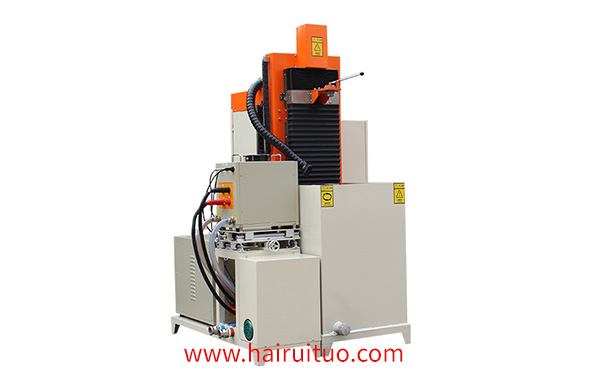

熱處理淬火設備-使用IGBT逆變電源

熱處理淬火設備的電壓極性為左正右負，并在5~8V的穩壓管VS2鉗位。正脈沖消失后，次級信號由零向負轉變，晶體管VT1傳導，柵極電荷和電容Cl的電荷經VT1泄放，自向反偏壓迅速關閉IGBT。利用柵極接的瞬態電壓抑制二極管TVS(也可用雙向穩壓管)對柵極電壓進行鉗位，防止由于各種原因引起的過高電壓對開關器件造成損害。

依據熱處理淬火設備功率開管設備的容量，Cl上提供的反向偏置電壓的大小，應選擇相應功率的晶體管(復合晶體管，場效應晶體管)。選擇相應的半導體器件時，要根據驅動要求的功率大小，大功率時可選擇大功率的場效應晶體管。

以20kW熱處理淬火設備全橋逆變電源開關器件為例，闡述了脈沖變壓器驅動電路參數設計的基本方法和步驟。

在控制熱處理淬火設備電路的小方板電路原理圖中，只顯示了一組采用脈沖變壓器驅動的IGBT驅動電路原理圖，在實際應用中，兩組電路的驅動電路完全相同。由此產生了兩個脈沖變壓器，它們的次級輸出脈沖信號分別驅動全橋逆變器的上下兩橋臂的IGBT開關管。若一組驅動左橋臂上，下IGBT，另一組驅動右橋臂上，下IGBT，兩組脈沖驅動信號相互補充。
