驅動輪淬火機床是如何工作的？

驅動輪淬火機床是如何工作的？

驅動輪由于結構特殊，只能在專用淬火機床上加熱和淬火，但其淬火機床并不復雜。其特點是，一般單個齒槽或多個齒槽進行加熱淬火時，為了使齒槽沿寬度方向溫度均勻，淬火變壓器傳感器組需要左右擺動。驅動輪淬火機床的主要部分。

驅動輪為鑄件時，可安裝整個驅動輪由輪轂和鹵素圈組成時，也可將齒圈組裝在輔助夾具上加熱淬火，安裝在輪轂上。

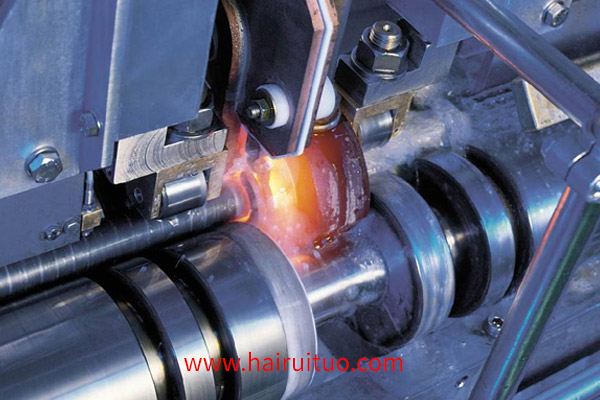

淬火變壓器和傳感器安裝在可以上下升降、前后擺動的支架上。驅動輪齒槽調整到規定位置時，定位機構和淬火變壓器傳感器組向齒槽方向前進，傳感器頭進入齒槽開始加熱，同時支架往復擺動

一個齒槽加熱到溫度后，支架向后移動，分度機構向分度移動，傳感器向前移動，在傳感器下的噴液器進行噴液淬火，第二個齒槽開始加熱，循環。驅動輪專用淬火機床也有立式的設計，可以一次加熱所有齒槽，擺動上下移動。
