臥式凸輪軸淬火機床一般有哪兩種結構？

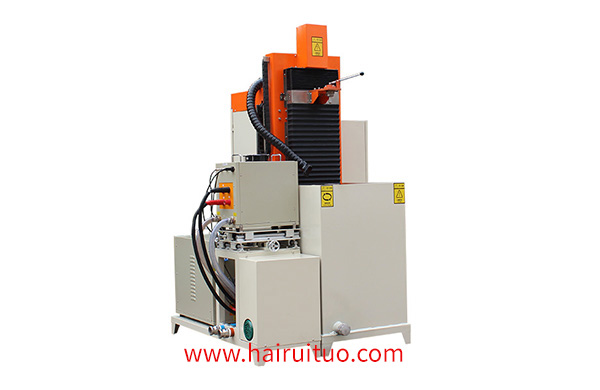

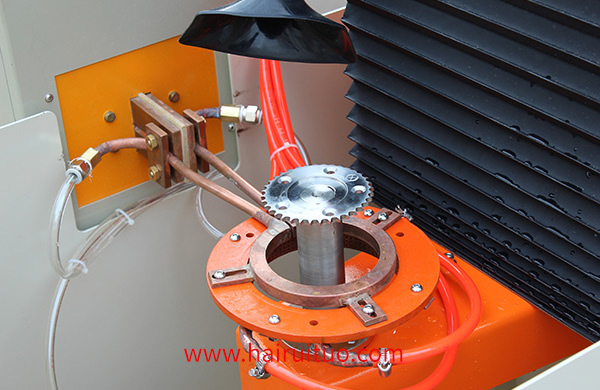

臥式凸輪軸淬火機床有兩種結構，一是臥式雙工位立凸輪軸淬火機床，二是臥式雙工位立淬火變壓器感應組立淬火機床。

一、臥式式雙工位凸輪軸淬火機床的左工位可對凸輪部分進行淬火，右工位可對軸頸部分進行淬火。以四缸凸輪軸為例，其凸輪軸上的凸輪數量與軸頸數量不同，進排氣凸輪共8個，支承軸頸僅3個。支持軸頸寬度比凸輪寬度大很多，加熱面積大，考慮到對雙工位淬火機床交替加熱，負載平衡和使用功率相近，為此，凸輪工位采用雙孔感應、一次加熱兩個凸輪，而立式雙工位凸輪軸淬火機床公用電容器采用單孔感應、一次冷卻一個軸頸。本機為雙工位凸輪軸淬火機床，每臺機器，如升降機構，淬火變壓器和感應器，每臺機器都可有一部份通用電容器。

(2)單工位雙面淬火變壓器感應器組立式淬火機床該淬火機床采用了一個立式升降機構，兩套變壓器感應器組，一套用于淬火凸輪，另一套用于淬火軸頸。這兩組傳感器都有兩個孔。雙組感應式淬火變壓器相互成90度。對著淬火機床的交叉、共中心線。在此基礎上，將一組感應器的兩個孔進行左右配置，將另一組感應器的兩個孔進行前后配置。

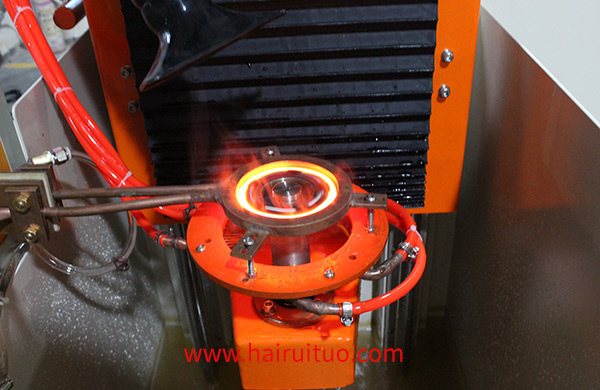

上述兩種淬火機床均采用分段連續的一次淬火方式，但對于中頻電源，由于采用兩種工位交替加熱，其瞬載速率較高。采用200kW,8kHz中頻電源，這種淬火機床生產四缸發動機凸輪軸的生產率可達15~20/h。
