簡易淬火機床發(fā)生工件變形是淬火冷卻速度不足

在生產(chǎn)現(xiàn)場，工件變形是指工件變形超過技術指標規(guī)定的程度，即超差變形。熱處理超差畸變的因素如下：

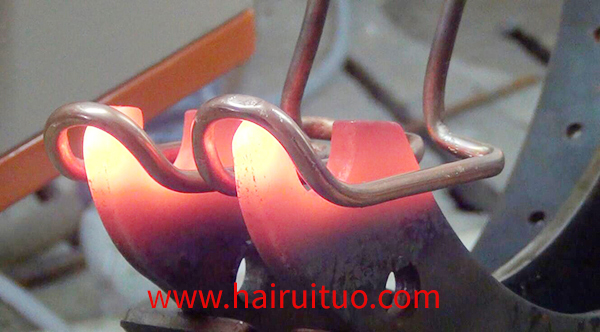

1.液體介質淬火冷卻時，不同形狀復雜的工件表面溫度會有很大差異。一旦快速冷卻冷卻到所用液體介質的特性溫度以下，表面附近將立即從蒸汽膜階段進入沸騰冷卻階段。這部分表面的冷卻速度會突然增加，與附近仍處于蒸汽膜階段的溫差會急劇增加。溫差大，熱應力大。如果介質的特性溫度較低，冷部分將長期處于蒸汽膜階段，使上述熱應力長期工作。過冷奧氏體的塑性一般在介質特性溫度附近較好。應力大，材料塑性好，效果長，容易引起超差畸變。

2.當冷卻速度過快時，工件不同部位的溫差較大。當過冷奧氏體轉化為馬氏體時，體積膨脹可能會引起很大的內應力，導致未發(fā)生馬氏體轉化的過冷奧氏體產(chǎn)生一定量的塑性變形。

3.淬火冷卻速度不足時，在相當于端淬曲線上馬氏體組織百分比快速變化的地區(qū)，冷卻速度差異不大，往往導致較大的內應力，最終導致較大的畸變，淬火硬度不足。
