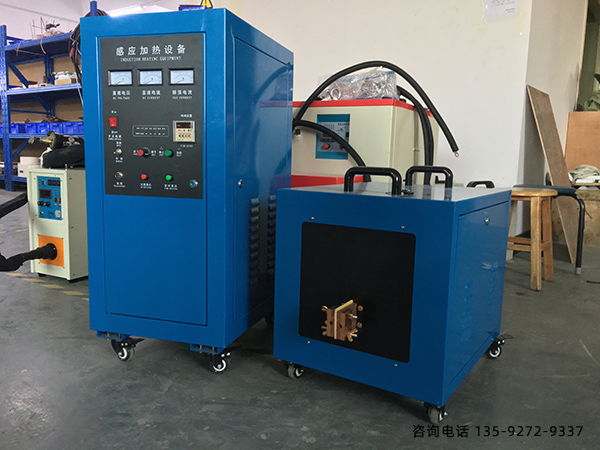

超音頻感應加熱設備-鐵串聯諧振磁飽和狀態穩壓

超音頻感應加熱設備普遍應用在鉆具生產加工與修復加工制造業,應用FL934型整流管將50Hz交流電總流量,依據整流管耦合電路器變?yōu)?3kHz的高頻電流值。整流管電阻絲工作頻率為12V要求波動不能超過±2%.

因此采用鐵并聯諧振磁飽和可調穩壓電源向整流管電阻絲供配電系統,S1上帶L1、L3、S2上帶L2、L4,將12和L3反接使其電動勢極性相反,U1與U2的偏差就是輸出的電阻絲工作頻率。假若超音頻感應加熱設備電源變壓器工作頻率從0.9變化到1.1則輸出工作頻率始終不變,但由于S2具有較高的漏感,促進次級線圈傳輸降低,在整流管電阻絲上只能得到約0.6倍額定電壓的工作頻率(半電阻絲工作頻率)。

當L4與電容器并接時導致并聯諧振將可調穩壓電源的cosφ值提高電阻絲獲得額定電壓工作頻率(全電阻絲工作頻率),可依據變更L4的匝數或電容器容量調整輸出工作頻率。超音頻感應加熱設備工作上機遇箱內一開始起煙接著待機。

打開超音頻感應加熱設備電腦主機箱檢查發現接可調穩壓電源輸入電源變壓器的商業險座發熱情況嚴重且燒焦。拆卸商業險座重新啟動半電阻絲,運用電流鉗檢測1.1輸入電流值為13.3A,電阻絲電流值為334A,半電阻絲工作上10min,變成全電阻絲,再測L1輸入電流值為17.2A,電阻絲電流值為454A(額定電流為430A)L1和電阻絲電流值稍大接著待機檢查。
