新型鍛造加熱爐將負載電壓U與電流的相位差變

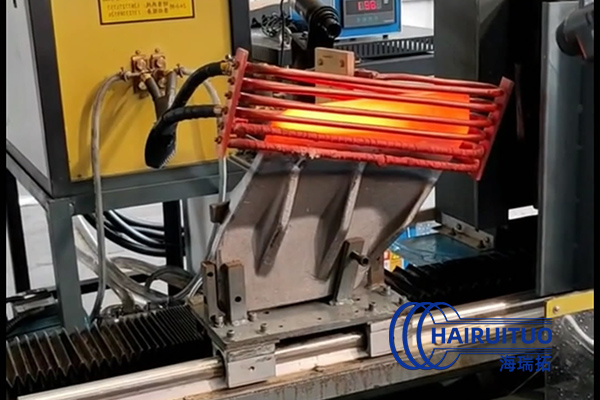

新型鍛造加熱爐在工作中必須給予無功功率補償，使其始終保持在功率因數接近1或等于l的狀態下運行。補償方法有兩種:手動切換補償電容器和設置功率因數自動調節系統。前者由于操作頻繁，操作人員熟練程度不同，容易造成電氣設備過載、系統跳閘等故障，導致爐子運行中斷。最后一種方法更好。當爐子工作狀態改變，功率因數改變時，補償電容器會自動切換，以保持功率因數不變。

由于新型鍛造加熱爐使用的電氣元件不同，功率因數自動調節系統的線路很多，但這些線路的結構框圖基本相同。

新型鍛造加熱爐將負載電壓U與電流的相位差變?yōu)榫哂幸欢娖降恼?或負)電壓信號，進入電壓間歇脈沖形成環節。電壓間歇脈沖形成環節將正(或負)連續電壓信號轉換為時間間隔可調的脈沖信號和減(或加)指令。在接到脈沖形成器進來的脈沖和減(或加)搪指令后，可逆計數囂進行減(或加)操作，結果通過譯碼放大控制執行器，執行器將相應地切換補償電容器。在計數器加滿或減空時，通過封鎖環節發出信號，停止電壓間歇脈沖形成環節，然后發出加減指令，以免誤操作。電壓間歇脈沖形成環節之所以需要間歇供給脈沖，在于等待切換電容后的效果，以免超調和引起系統振蕩。

需要指出的是，由于新型鍛造加熱爐希望保持的功率因數值并不總是1，有時希望在超前或滯后狀態下工作，所以可以通過相位整定來整定。相位整定環節本質上是一個移相器，它可以使輸出信號相對于輸出A/前后相位移動。因此，功率因數自動調節系統可以將功率因數保持在從09到0.9(范圍可以擴大)的任意整定值之間。
