最近有位粉絲帶著直徑 50mm 的螺紋鋼筋專程來廠測試，核心需求十分明確：30 秒左右將鋼筋加熱至熱透狀態(tài)，為后續(xù)的鍛壓成型工序做準(zhǔn)備。考慮到粉絲工廠 “無法分配更多供電功率” 的實(shí)際限制，我們沒有選擇高功率設(shè)備，而是針對(duì)性選用海瑞拓中頻感應(yīng)加熱設(shè)備開展測試，最終在 35 秒內(nèi)成功實(shí)現(xiàn)鋼筋熱透目標(biāo)。粉絲對(duì)這個(gè)時(shí)間表現(xiàn)完全認(rèn)可，而我們也同步驗(yàn)證：若能釋放更多供電功率，加熱時(shí)間甚至可壓縮至 20 秒以內(nèi)，充分體現(xiàn)了中頻設(shè)備在不同功率條件下的靈活適配性。
直徑 50mm 的螺紋鋼屬于中大型工件，“熱透” 的核心標(biāo)準(zhǔn)是鋼筋芯部溫度需達(dá)到 800℃以上（滿足鍛壓時(shí)的塑性需求），而非僅表層受熱。這一需求對(duì)加熱設(shè)備提出了兩個(gè)關(guān)鍵要求：
- 透熱能力要夠：螺紋鋼材質(zhì)為 HRB400，導(dǎo)熱性中等，50mm 的直徑需要熱量充分滲透到芯部，高頻設(shè)備 “表層集中加熱” 的特性難以滿足，因此優(yōu)先選用中頻感應(yīng)加熱設(shè)備（工作頻率 2-5kHz，透熱深度更深，適合中厚工件整體加熱）；
功率適配要準(zhǔn)：粉絲明確表示工廠供電配額有限，無法支撐 120kW 以上的高功率設(shè)備（避免與其他生產(chǎn)設(shè)備搶電導(dǎo)致跳閘），因此我們最終選定 60kW 中頻機(jī)，并搭配定制的 “環(huán)形感應(yīng)線圈”（內(nèi)徑 60mm，剛好包裹螺紋鋼，確保磁場均勻覆蓋，最大化利用有限功率）。
為確保測試結(jié)果真實(shí)可靠，我們嚴(yán)格按照粉絲的 “熱透” 標(biāo)準(zhǔn)（芯部溫度≥800℃）設(shè)計(jì)流程，具體步驟與結(jié)果如下：

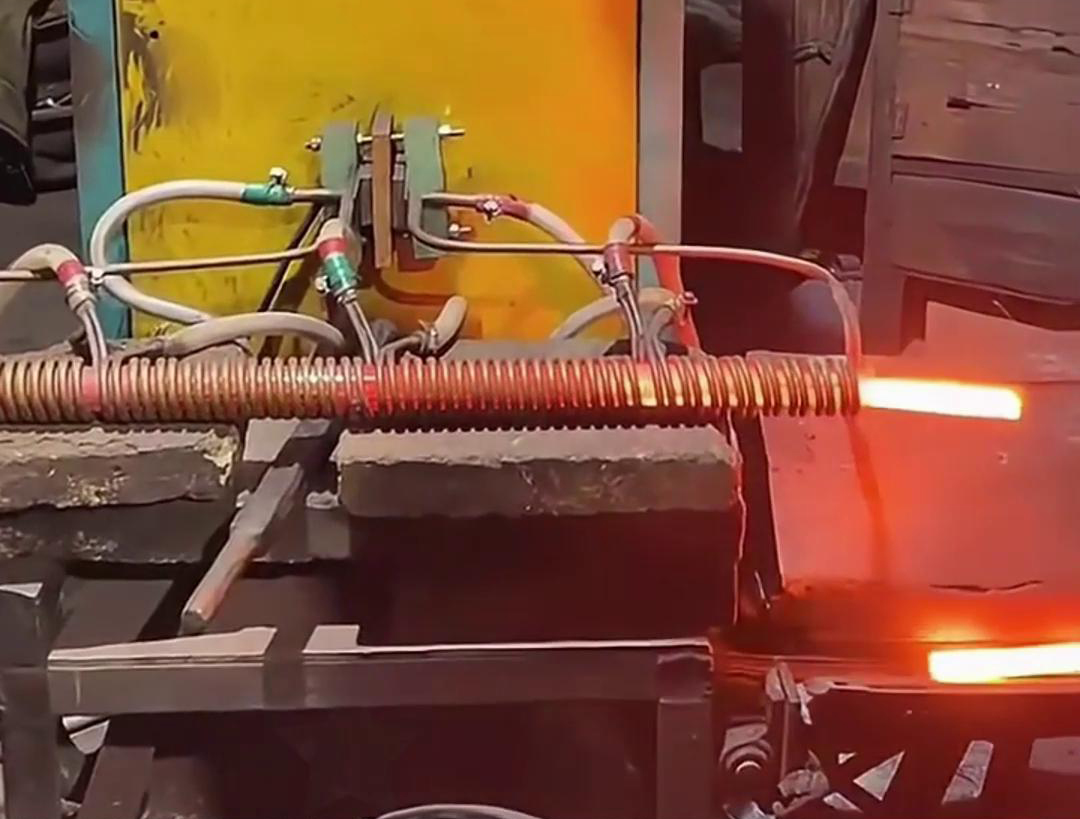

- 預(yù)處理與固定：將 50mm 螺紋鋼截取為 300mm 長的測試段，用專用夾具固定在中頻機(jī)工作臺(tái)上，確保鋼筋與環(huán)形線圈的間隙穩(wěn)定在 5mm（這個(gè)距離既能保證磁場利用率，又避免鋼筋與線圈直接接觸短路）；
- 參數(shù)設(shè)定：根據(jù) 70kW 中頻機(jī)的功率特性，設(shè)定 “階梯升溫” 模式 —— 前 10 秒以 40kW 功率預(yù)熱（避免功率驟升導(dǎo)致局部過熱），后 25 秒切換至 70kW 滿功率加熱，目標(biāo)是在 30 秒左右實(shí)現(xiàn)熱透；
- 實(shí)時(shí)監(jiān)測：用雙探頭紅外測溫儀同步監(jiān)測鋼筋表層與芯部溫度（芯部測溫需提前在鋼筋端面鉆孔預(yù)埋測溫點(diǎn)）：
- 15 秒時(shí)：表層溫度達(dá) 650℃（呈暗紅色），芯部溫度同步升至 480℃，熱量已開始向內(nèi)部滲透；
- 30 秒時(shí)：表層溫度突破 850℃（呈亮紅色），芯部溫度達(dá) 760℃，距離 “熱透” 標(biāo)準(zhǔn)僅差 40℃；
- 35 秒時(shí)：芯部溫度升至 820℃，表層溫度穩(wěn)定在 880℃，鋼筋整體呈現(xiàn)均勻亮紅色，用硬度計(jì)測試表層與芯部溫差僅 ±30℃，完全達(dá)到 “熱透” 要求，可直接用于鍛壓；
結(jié)果確認(rèn)：粉絲現(xiàn)場用自帶的測溫儀復(fù)核，確認(rèn)芯部溫度達(dá)標(biāo)后表示：“35 秒比預(yù)期僅多 5 秒，完全不影響工廠的鍛壓節(jié)拍，且 60kW 功率不會(huì)給車間供電帶來壓力，這個(gè)方案很實(shí)用。”
很多人會(huì)好奇：為何功率提升后，加熱時(shí)間能從 35 秒壓縮到 20 秒以內(nèi)？核心在于中頻加熱的 “功率 - 熱量輸入” 呈線性匹配，我們可以通過數(shù)據(jù)直觀理解：
- 70kW 中頻機(jī)：每秒可向鋼筋輸入 60kJ 能量，50mm 螺紋鋼從常溫（25℃）加熱到芯部 800℃，需消耗約 2100kJ 總能量，理論計(jì)算時(shí)間為 35 秒（2100kJ÷60kJ/s），與實(shí)際測試結(jié)果完全吻合；
- 若換成 100kW 中頻機(jī)：每秒輸入能量提升至 100kJ，理論加熱時(shí)間可縮短至 21 秒（2100kJ÷100kJ/s）；若再優(yōu)化線圈設(shè)計(jì)（如增加線圈匝數(shù)提升磁場強(qiáng)度），加熱時(shí)間甚至能壓縮到 20 秒以內(nèi)，效率比 60kW 設(shè)備提升 40% 以上。
但考慮到粉絲工廠的供電限制（如車間總功率配額僅 100kW，需同時(shí)滿足車床、銑床等其他設(shè)備用電），60kW 設(shè)備 + 35 秒的方案，是 “滿足熱透需求” 與 “適配現(xiàn)有供電” 的最優(yōu)平衡。
這次測試充分體現(xiàn)了海瑞拓中頻感應(yīng)加熱設(shè)備的核心優(yōu)勢(shì)：不盲目追求 “高功率、快速度”，而是根據(jù)客戶的實(shí)際條件（供電、工件規(guī)格、時(shí)間需求）定制方案。
對(duì)有類似中大型工件（如 50mm 以上螺紋鋼、圓鋼、軸類）加熱需求的用戶：
- 若存在供電限制，可通過 “中等功率設(shè)備 + 優(yōu)化線圈與升溫參數(shù)” 實(shí)現(xiàn)目標(biāo)，無需改造供電系統(tǒng)；
- 若供電充足，則可通過提升功率進(jìn)一步壓縮加熱時(shí)間，適配更高的生產(chǎn)節(jié)拍。
關(guān)鍵是先明確自身的 “硬限制”（如供電、場地）與 “軟需求”（如加熱時(shí)間、熱透標(biāo)準(zhǔn)），再讓設(shè)備特性匹配需求，才能實(shí)現(xiàn) “成本最優(yōu)、效果最佳” 的生產(chǎn)目標(biāo)。
|
