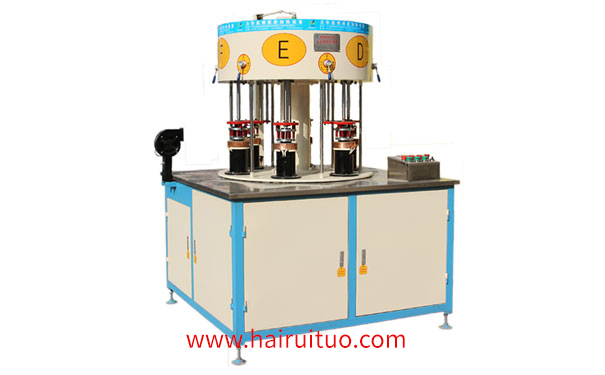

上海高頻釬焊機-數控系統裝置

      分度裝置是該上海高頻釬焊機的關鍵部件，由工件夾具、轉盤、分度機構、減速器及驅動電動機組成。12個工件夾具沿轉盤圓周均布，夾具可方便地裝卸殼體，并保證了殼體與管子的定位精度。夾具與轉盤一起裝在分度機構上。分度機構將減速后的連續轉動變?yōu)殚g歇運動，實現12工位的分度和定位。

      送料機構安裝在焊接工位上，并與加熱機構相配合。為實現釬料的自動送給，該上海高頻釬焊機選用直徑為1. 2～1. 4mm的盤狀釬料，采用氣動送料方式，完成釬料的分段送進，送進長度和速度均可無級調節。

      該上海高頻釬焊機的氣路分為壓縮空氣、燃?xì)夂脱鯕馊贰嚎s空氣經濾水、減壓后進匯流板，再由匯流板分配給電磁閥，控制各加熱與送料機構的快速進退及釬料的壓緊送給等動作。燃?xì)饣芈烦傔M(jìn)口減壓閥具有防止回火功能外，在每把焊炬的進氣端還串聯有回火防止器，以確保安全。

   上海高頻釬焊機的性能不錯，但我們東莞海瑞拓的高頻釬焊機性能更加穩定，采用德國進口的IGBT元件，和進口電源，使用壽命長，采用自主研發的感應加熱電源，根據用戶的特殊工藝，研制出適合用戶的自動化設備，大大提高用戶的生產效益，歡迎大家前來考察、打樣。
